Gestores de carga de Baterías de Litio

Son circuitos integrados para la gestión de carga de una batería de Litio de 3.7v.

Gestores que se pueden alimentar desde una salida USB o alimentadores de 4.5-5v.

Estos IC se usan en los PCM/BMS y controlan la carga de la batería, tanto en voltaje como en corriente. Los circuitos que necesitan una salida de potencia usan varios Mosfet (Q1-Q2-Q3-Q4) (FS8205S o FS8205A) que hablamos en este hilo

Transistor AO4407 SOP8 P-Channel Mosfet

Ejemplos de PCM 3S, 4S con D407 Mosfet  y el gestor S8254

Voltaje de puerta: 25v. Corriente 12A y 26A de avalancha

Gestores de Carga de Microchip

MCP73837 y MCP73838, Lion/Polymer Charge Battery, Encapsulado Smd 10Lead MSOP

MCP73833, Lion/Polymer Charge Battery, Encapsulado Smd 10Lead MSOP

MCP73831 y MCP73832, Lion/Polymer Charge Battery, Encapsulado Smd SOT23-5

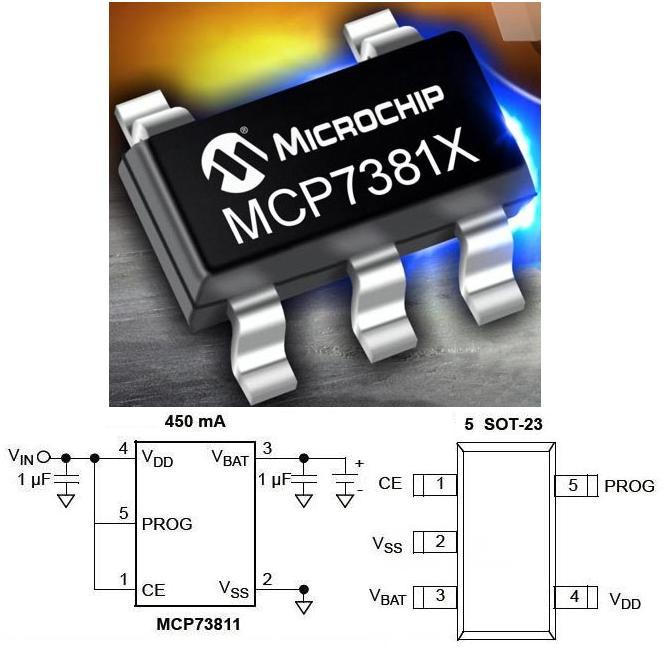

MCP73811TLion/Polymer Charge Battery, Encapsulado Smd SOT23-5

MCP73826Lion/Polymer Charge Battery, Encapsulado Smd SOT23-6

TP4056

Corriente de carga: 1A (ajustable)
Voltaje de entrada: 4.5V a 5.5V.
Voltaje de carga total 4.2V

Este circuito integrado funciona con 4.5~5V, proporcionado por un puerto USB que se usa para cargar teléfonos o cualquier cargador móvil. El módulo no tiene protección de polaridad inversa. Si se conecta correctamente el cargador se enciende, el LED ROJO lucirá, lo que indica que la batería se está cargando. El proceso de carga se controla mediante el TP4056 cuyo diagrama de circuito se muestra a continuación. Hay diversos módulos ya montados en Shoptronica

S8254

Es un gestor de carga para PCM/BMS de 3 o 4 celdas en serie de tipo 18650.

Dispone de un pin SEL para elegir la protección de 3 o 4 celdas. Cuando el pin SEL está a nivel bajo (VSS), la detección en la celda V4 se deshabilita y cuando está a nivel alto (VDD), controlamos 4 celdas.

Unos ejemplos de PCM con este gestor S8254 y D403 Mosfet

Analizamos otro Gestor de Carga, el BM3451, que es un gestor que nos permite el control de 3S hasta 5S, El PCM ademá dispone de un Mosfet 90T03Gh de hasta 75A
