Tiras de Led

No te atreves?, es muy fácil

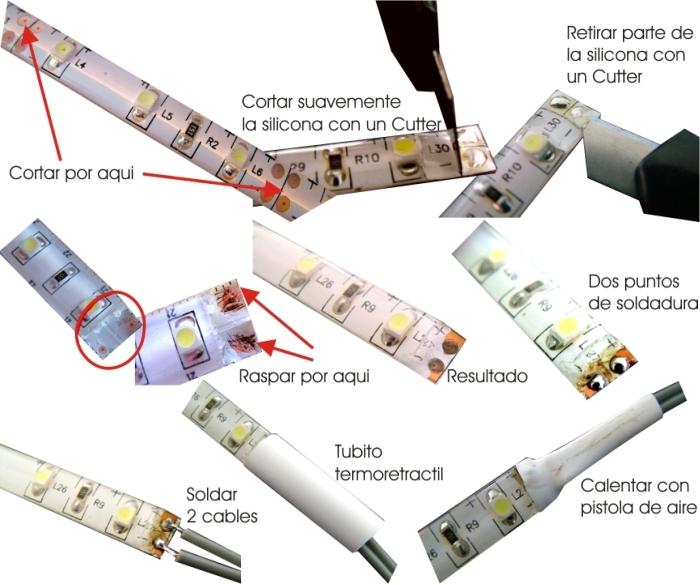

Como soldar Tiras Mono color con capa de silicona

Diferentes modos de Montaje de Tiras RGB con Dimmer o controladores RGB

A tener en cuenta

Plegado

Como soldar Tiras RGB de 4 pin

Que necesito

Una vez elegido la Tira de Leds, necesitamos un Alimentador o Fuente de Alimentación, para ello debemos de conocer la potencia en Vatios (w) o Amperios (A) indicado en la página de la tira.

Los vatios se indican por metros. Si vamos a necesitar cinco metros, multiplicamos los vatios por metros y tendremos el total en potencia.

Ejemplo: 5 metros de tiras de 60 led 5050 por metro.

Consumo (W): 16w/metro, 1.3A/metro, Total para 5 metros: 80w., 6.6A.

Las Fuentes de voltaje constante

Hay muchos tipos de fuentes pero siempre recomendaremos lo mejor y evitar sorpresas en el futuro, por tanto una de las mejores fuentes son las de la marca Meanwell. Tenemos dos series según potencia, LPV y APV, estas últimas son muy reducidas en tamaño.

Las LPV, las tenemos en 20 hasta 150 vatios, si tenemos en cuenta esta fácil formula de la ley de ohms, podemos saber la corriente. W=VxA o V=W/A o A=W/V

W=vatios es igual a V=voltaje por A=corriente, por ejemplo una LPV100 de 100 vatios tiene 8.33A (100/12v=8.33A)

LPV150=150w; LPV100=100w; LPV60=60w; LPV35=35w; LPV20=20w

APV35=35w; APV25=25w; APV16=16w; APV12=12w

Como configuramos la instalación de tiras de led, tanto si son mono color o RGB

Montaje de Tiras Monocolor sin amplificador con realimentación

Montaje de Tiras Monocolor con amplificador

Montaje de Tiras RGB con amplificador

Indicamos a continuación algunos controladores y fuentes para el ejemplo pero recuerde que debe de buscar la adecuada para cada caso y el total de metros/vatios añadiendo 1 o 2 amperios de mas para evitar que la fuente trabaje al máximo.

Los Controladores RGB

En el mercado hay una increíble variedad de controladores para tiras de led.

Estos son los llamados SLIM para RGB

Los controladores llamados Touch

Conexiones típicas de Tiras de Led

Lamentablemente no hay una norma de posición de cada Pin de color en las Tiras RGB por lo que hay veces que se deben intercambiar los colores RGB en el controlador.

Como se hace? Una imagen vale mas que mil palabras

Tutorial Controlador

Los Amplificadores de señal para mas de 5 metros

Rango de Blancos
